Protocolos de teste de vazamento para conjuntos de esfera de válvula

Os conjuntos de esfera de válvula são componentes críticos em muitos sistemas de controle de fluidos industriais. O teste de vazamento adequado desses conjuntos é essencial para garantir seu desempenho, segurança e longevidade. Este artigo explora os protocolos de teste de vazamento aplicados especificamente a válvula flutuante de esfera para serviço pesado é, Válvula de união de 3 vias é, and reduzindo válvulas de esfera , destacando as principais considerações e metodologias para garantir a integridade sob condições operacionais.

Compreendendo os conjuntos de esfera de válvula e suas aplicações

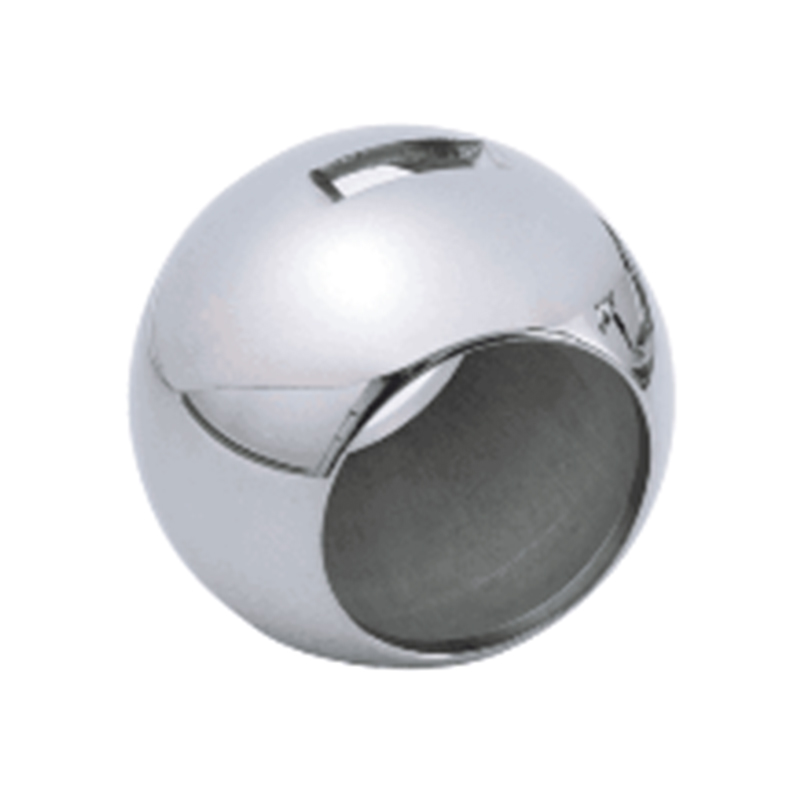

Os conjuntos de esfera de válvula usam uma esfera esférica com um furo que gira para controlar o fluxo de fluido. Seu design permite desligamento rápido, durabilidade e versatilidade em diversas aplicações.

Válvula flutuante de esfera para serviço pesado: Frequentemente usada no controle de nível de líquido, esta válvula apresenta uma bóia de esfera robusta que regula a entrada ou saída de fluido respondendo às mudanças no nível de fluido. Normalmente exige alta resistência e vedação hermética para evitar vazamentos que podem levar a interrupções no processo ou riscos à segurança.

Válvula de união de 3 vias: Esta válvula possui três portas que podem ser configuradas para desviar ou misturar fluxos de fluxo. Seu design de união permite fácil montagem e desmontagem, o que é valioso na manutenção e reconfiguração do sistema. O teste de vazamento garante que os caminhos internos da válvula permaneçam isolados ou conectados conforme necessário, sem vazamentos involuntários.

Válvula Esfera Redutora: Projetada para reduzir a vazão ou pressão, esta válvula apresenta um diâmetro menor em comparação com a tubulação, controlando o fluxo com precisão. O teste de vazamento é crucial para que esta válvula mantenha a pressão do sistema e evite perdas que possam comprometer o controle do processo.

Importância do teste de vazamento em conjuntos de esfera de válvula

Vazamentos nos conjuntos de esferas de válvulas podem causar:

Perda de fluidos de processo, aumentando os custos operacionais

A contaminação ambiental ocorre se fluidos perigosos escaparem

A pressão do sistema cai, afetando a eficiência do processo

Riscos de segurança devido à liberação descontrolada de fluidos

Dados esses riscos, são necessários protocolos confiáveis de teste de vazamento para identificar defeitos como falha de vedação, porosidade do material, montagem inadequada ou imperfeições superficiais.

Métodos comuns de teste de vazamento para conjuntos de esfera de válvula

1. Teste Hidrostático

O teste hidrostático envolve pressurizar a válvula com um líquido (geralmente água) a uma pressão predeterminada para verificar a integridade do conjunto da esfera da válvula sob tensão. Este método é eficaz para detectar vazamentos que podem ocorrer devido a defeitos de vedação ou falhas de montagem.

Procedimento: A válvula é fechada e a pressão é aplicada a uma ou mais portas. A montagem é monitorada quanto a quedas de pressão ou vazamentos visíveis.

Considerações: Para válvulas de flutuação de esfera para serviço pesado, o teste deve simular os níveis e pressões do fluido operacional para garantir que o mecanismo de flutuação não vaze ou emperre.

2. Teste Pneumático

O teste pneumático de vazamento utiliza ar comprimido ou gás inerte para detectar vazamentos, geralmente combinado com uma solução com sabão ou sensores eletrônicos para localizar o ar que escapa.

Procedimento: A válvula é selada e pressurizada com gás. Uma solução de sabão é aplicada externamente para detectar bolhas indicando vazamentos, ou detectores ultrassônicos são usados ​​para medições mais precisas.

Aplicação: O teste pneumático é adequado para válvulas de união de 3 vias, especialmente durante as fases de montagem e manutenção, onde são necessários testes rápidos sem contaminação de fluidos.

3. Espectrometria de Massa de Hélio

Este método avançado detecta vazamentos mínimos preenchendo a cavidade da válvula com hélio e usando um espectrômetro de massa para detectar hélio escapando do conjunto.

Aplicação: Frequentemente usado para válvulas de esfera de redução crítica em sistemas onde até mesmo vazamentos muito pequenos podem ser prejudiciais.

Benefício: Fornece detecção altamente sensível sem causar danos à válvula ou seus componentes.

Protocolos específicos para diferentes tipos de válvulas

Válvula flutuante de esfera para serviços pesados

Realize testes hidrostáticos em pressões que reflitam as cargas operacionais.

Verifique a mobilidade da esfera flutuante e a eficácia da vedação sob diversas densidades de líquidos.

Inspecione visualmente as vedações após testar quanto a sinais de degradação do material.

Válvula de união de 3 vias

O teste pneumático é preferido devido à facilidade de acesso e montagem.

Teste todas as portas separadamente e em combinação para garantir caminhos de fluxo corretos.

Confirme se as juntas de união estão estanques e podem suportar ciclos de desmontagem e remontagem sem vazamentos.

Válvula de esfera redutora

Use espectrometria de massa de hélio para detecção de vazamento de alta sensibilidade.

Execute testes hidrostáticos para verificar a integridade da pressão.

Inspecione cuidadosamente a interface entre o furo e a esfera, pois o dimensionamento incompatível pode causar vazamento.

Práticas ideais para conjuntos de esfera de válvula de teste de vazamento

Inspeção pré-teste: Certifique-se de que as válvulas estejam limpas, livres de detritos e montadas corretamente antes do teste.

Controles Ambientais: Realize testes em ambientes com temperatura controlada para evitar que a expansão ou contração do material afete os resultados.

Documentação: Registre meticulosamente as pressões, durações e resultados dos testes para rastreabilidade e controle de qualidade.

Manutenção Regular: Os testes de vazamento devem fazer parte dos cronogramas de manutenção de rotina, especialmente para válvulas usadas em aplicações críticas.

Compatibilidade de materiais: Selecione meios de teste compatíveis com os materiais da válvula para evitar corrosão ou inchaço que possam mascarar defeitos.

Protocolos eficazes de teste de vazamento são essenciais para manter a confiabilidade dos conjuntos de esfera de válvula, especialmente em válvulas de flutuação de esfera para serviços pesados, válvulas de união de 3 vias e válvulas de esfera redutoras. Ao aplicar métodos de teste apropriados, como espectrometria de massa hidrostática, pneumática e de hélio, fabricantes e usuários podem detectar vazamentos precocemente, garantindo segurança e eficiência operacionais. Testes de vazamento regulares e completos protegem o desempenho dessas válvulas e apoiam a integridade dos sistemas de controle de fluidos em todas as indústrias.
